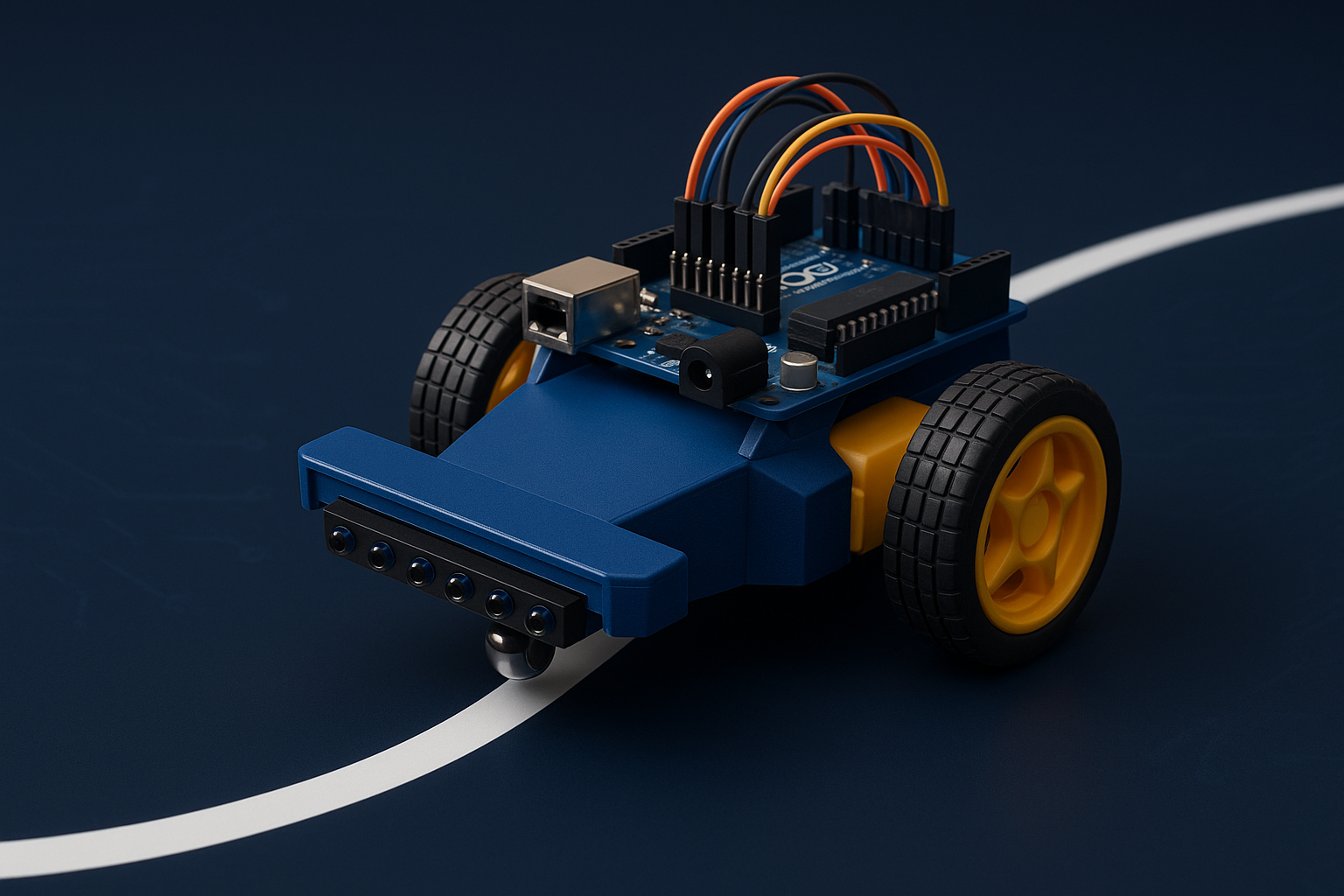

Seguidor de Linha · 4 sensores TCRT5000
Seguidor de Linha · 4 sensores TCRT5000
🎓 7º ano · 8º ano · 9º ano · 1EM · 2EM · 3EM
🧭 🧭 🧭
🧰 O que temos na bancada
Peças e materiais · parte 1
Arduino Uno
1×
Driver de motor TB6612FNG
1×
Sensor de linha TCRT5000
4×
Motor DC com caixa de redução
2×
Roda + roda boba (esfera)
1×
Bateria 9V (ou pack de pilhas)
1×
Chassi (impressão 3D)
1×
Pista: fita isolante preta sobre fundo branco
1×
🧰 O que temos na bancada
Peças e materiais · parte 2
Jumpers, parafusos e interruptor (opcional)
1×
🔌 Como as peças se ligam
O mapa do nosso robô
cada fio colorido é uma ligação de verdade — o diagrama completo está na página da aula
🔀 O plano do robô
Como ele decide o que fazer
graph TD
INICIO([INÍCIO])
N1["Esperar 0.005 segundos"]
INICIO --> N1
N1 --> N1
style INICIO fill:#fbbf24,stroke:#1e3a8a,color:#1e3a8a
💻 O cérebro do robô
O código da aula
/*
* Seguidor de Linha · 4 sensores TCRT5000 — Arduino UNO
* Driver: TB6612FNG | Sensores: 4x TCRT5000 (lidos como régua QTR)
* PID proporcional-derivativo simples, sempre avançando.
* (código original adaptado; comentários traduzidos para o português)
*/
// ===== Pinos do driver TB6612FNG =====
#define PWMA 9 // velocidade do motor A
#define AIN2 8 // direção do motor A
#define AIN1 7 // direção do motor A
#define BIN1 5 // direção do motor B
#define BIN2 4 // direção do motor B
#define PWMB 3 // velocidade do motor B
#define STBY 6 // standby: precisa ficar em HIGH para o driver funcionar
int velocidadeBase = 250; // velocidade de cruzeiro (0 a 255)
// ===== Ganhos do PID =====
float KP = 0.2;
float KD = 5;
int erro = 0;
int derivada = 0;
int erroAnterior = 0;
float correcao;
#include <QTRSensors.h>
#define NUM_SENSORES 4
#define TIMEOUT 2500
#define PINO_EMISSOR 13 // liga os LEDs infravermelhos dos sensores
QTRSensorsRC qtr(
(unsigned char[]){18, 17, 16, 15}, // A4, A3, A2, A1
NUM_SENSORES,
TIMEOUT,
PINO_EMISSOR
);
unsigned int leiturasSensores[NUM_SENSORES];
unsigned int posicao = 0;
void setup() {
Serial.begin(115200);
pinMode(PWMA, OUTPUT);
pinMode(AIN1, OUTPUT);
pinMode(AIN2, OUTPUT);
pinMode(PWMB, OUTPUT);
pinMode(BIN1, OUTPUT);
pinMode(BIN2, OUTPUT);
pinMode(STBY, OUTPUT);
digitalWrite(STBY, HIGH); // habilita o TB6612
// Calibração: passe os 4 sensores sobre a linha e o fundo por alguns segundos
Serial.println("== CALIBRANDO ==");
digitalWrite(PINO_EMISSOR, HIGH);
for (int i = 0; i < 400; i++) {
qtr.calibrate();
delay(5);
}
digitalWrite(PINO_EMISSOR, LOW);
Serial.println("== PRONTO ==");
}
void loop() {
posicao = qtr.readLine(leiturasSensores, QTR_EMITTERS_ON, 0);
// Centro para 4 sensores: faixa 0..3000, centro = 1500
erro = posicao - 1500;
// ===== PID =====
derivada = erro - erroAnterior;
correcao = (erro * KP) + (derivada * KD);
correcao = constrain(correcao, -velocidadeBase, velocidadeBase);
int motorA = velocidadeBase - correcao;
int motorB = velocidadeBase + correcao;
motorA = constrain(motorA, 0, 255);
motorB = constrain(motorB, 0, 255);
// ===== Sempre para frente, ajustando só a velocidade de cada lado =====
digitalWrite(AIN1, HIGH); digitalWrite(AIN2, LOW); analogWrite(PWMA, motorA);
digitalWrite(BIN1, HIGH); digitalWrite(BIN2, LOW); analogWrite(PWMB, motorB);
erroAnterior = erro;
delay(5);
}
role dentro da caixa · o código completo está na página da aula
🥊
Bora construir!
dúvidas? a página completa da aula tem tudo: montagem, código e materiais.
